一、输入采样阶段

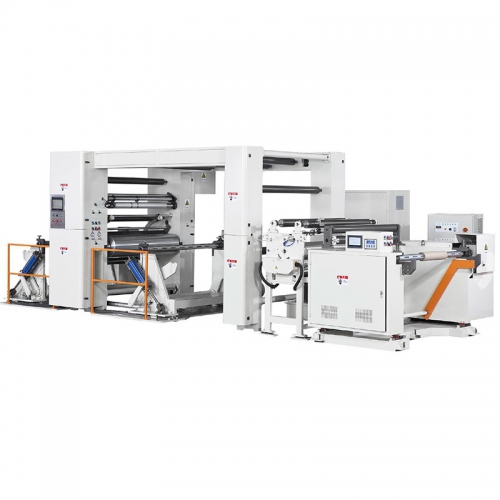

　　复卷机在输入采样阶段，可编程逻辑控制器以扫描方式顺次地读入一切输入状况和数据，并将它们存入I/O映象区中的相应的单元内。输入采样完毕后，转入用户程序履行和输出改写阶段。在这两个阶段中，即使输入状况和数据发生变化，I/O映象区中的相应单元的状况和数据也不会改动。因此，假如输入是脉冲信号，则该脉冲信号的宽度有必要大于一个扫描周期，才干保证在任何情况下，该输入均能被读入。

　　二、用户程序履行阶段

　　在用户程序履行阶段，可编程逻辑控制器总是按由上而下的次序顺次地扫描用户程序(梯形图)。在扫描每一条梯形图时，先扫描梯形图左边的由各触点构成的控制线路，并按先左后右、先上后下的次序对由触点构成的控制线路进行逻辑运算，然后依据逻辑运算的结果，改写该逻辑线圈在体系RAM存储区中对应位的状况;或者改写该输出线圈在I/O映象区中对应位的状况;或者确认是否要履行该梯形图所规定的特殊功用指令。

　　复卷机在用户程序履行进程中，只要输入点在I/O映象区内的状况和数据不会发生变化，而其他输出点和软设备在I/O映象区或体系RAM存储区内的状况和数据都有可能发生变化，而且排在上面的梯形图，其程序履行结果会对排在下面的但凡用到这些线圈或数据的梯形图起作用;相反，排在下面的梯形图，其被改写的逻辑线圈的状况或数据只能到下一个扫描周期才干对排在其上面的程序起作用。

　　在程序履行的进程中假如使用当即I/O指令则可以直接存取I/O点。即使用I/O指令的话，输入进程印象寄存器的值不会被更新，程序直接从I/O模块取值，输出进程印象寄存器会被当即更新，这跟当即输入有些差异。

　　三、输出改写阶段

　　复卷机当扫描用户程序完毕后，可编程逻辑控制器就进入输出改写阶段。在此期间，CPU按照I/O映象区内对应的状况和数据改写一切的输出锁存电路，再经输出电路驱动相应的外设。这时，才是可编程逻辑控制器的真正输出。
